MSG通用型机械搅拌反应釜

品牌：科幂仪器

发布日期： 2025-03-11
更新日期： 2025-03-11

产品详请

分辨率
品牌	科幂仪器
货号
用途
电源电压	200 - 240 V /AC，50 - 60 Hz
型号	MSG100
规格
测量精度
重量
测量范围
加工定制	是
外形尺寸	250460410mm
保修期	一年
是否进口	否

· 产品特点

MSG通用型
30段程序控温，标配压力传感器和加热炉温传感器，具有超温超压、

忘插热电偶报警和加热智停保护功能；可U盘导出数据曲线，可选配物联网远程控制；

科幂自研高性能磁力耦合器，350℃以下釜无需冷却水。可选配多种搅拌桨型。

MSI智能型
在MSG系列基础上，增加了科幂自研内外双控无飞温控温算法，

进出气针阀升级为Swagelok品牌

· 搅拌桨选型参照表

搅拌桨形式特点
常用转速（rpm）

适用粘度

搅拌示意图

桨式/推进式

(适用≥25mL釜)

轴向流，循环量大

动力消耗小

通常用于低粘度流体

200-1500

＜200cps

涡轮式

(适用≥100mL釜)

剪切力较大，应用范围广

可用于中低粘度液体

固-液悬浮
200-1500
＜1000cps

锚式

(适用>50mL釜)

产生水平环流，混合效果低

器壁附近流速大，

有一定的刮壁效果，

保持较好的传热效果

50-500

5000-50000cps

· 产品型号选型指南

MS☆
☆ P☆ T☆ ☆ ☆ ☆

型号
容积设计允许工作压力设计允许工作温度材质标准配置可选接口和配置

MSG：通用型
25：25mL P2：5MPa T1：100℃ SS1：不锈钢316L R：爆破阀 S：单阀门取样

MSI：智能型
50：50mL P3：10MPa T2：200℃ HC1：哈氏合金C-276 SV：安全阀
B：平衡回流取样

100：100mL P4：15MPa T3：300℃ TA2：钛合金TA2
PI：压力传感器

IC：冷却盘管

300：300mL P5：20MPa T4：350℃
ZR1：锆702

釜内、加热炉测温

CD：釜体降温

500：500mL P6：25MPa T5：400℃
其他（可定制）

进气探底

ET-其他

1000：1000mL P7：30MPa
T6：450℃

P8：35MPa
T7：500℃

T8：550℃

· 产品参数选型指南

参数/类型
MSG MSI

容积
25-1000mL 25-1000mL

设计使用压力
345bar 345bar

设计使用温度
550℃ 550℃

釜体材质

具体见型号选型表

(其他可选)

具体见型号选型表

(其他可选)

搅拌速度

100-1200rpm（可选配2500rpm）

（大于350℃，100-600rpm）

100-1200rpm（可选配2500rpm）

（大于350℃，100-600rpm）

加热方式
嵌入式不锈钢加热模块嵌入式不锈钢加热模块

加热功率
1-2kW 1-2kW

搅拌方式
高扭矩磁力耦合搅拌高扭矩磁力耦合搅拌

压力传感器
MEAS MEAS

压力表

WIKA

WIKA

进出气阀门
Fitok Swagelok

物联网远程功能
选配选配

爆破阀
标配标配

安全阀
Fitok Fitok

耦合力矩
25/50/100mL：40N.cm； 300/500mL：60N.cm

若需选配更大扭矩的搅拌耦合器，与科幂工程师沟通

备注：用户在选择反应釜时，应对其反应体系的温度、压力、物理及化学性质进行充分了解，确保所选择的反应体系可以在该反应釜

安全限定条件（包括：设计温度、设计压力、材质的腐蚀耐受能力、搅拌形式等）范围内使用。若无法进行判断，可联系科幂工程师。

MSG通用型机械搅拌反应釜

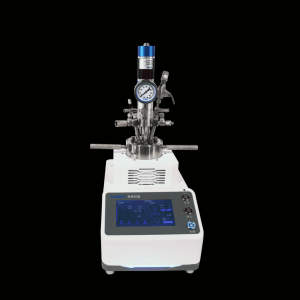

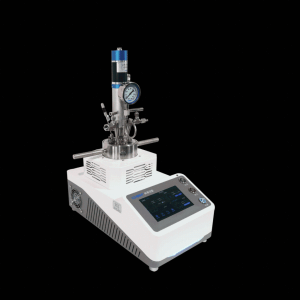

MSG通用型机械搅拌反应釜 集机械搅拌釜、加热炉和智能控温仪于一体，设计温度550℃，设计压力35MPa。

设备采用一体加工成型，多重安全防护系统（Fitok进出气阀门+安全阀、定制款爆破阀），结合超温断电、超压蜂鸣报警功能，保障设备可在高温高压环境下的安全运行。

7寸超大灵敏触摸屏支持温度、转速、压力及工作时间等实时监测，通过USB接口一键导出全流程数据报表。

覆盖25mL至1000mL多种容积，提供316L不锈钢、哈氏合金等定制材质，支持搅拌形式、取样、冷却系统等个性化选装，是集安全性、智能化与操作便捷性于一体的实验室反应装备。

产品特点：

安全性设计：主体结构采用一体加工成型，榫槽式主密封结构，超温自动断电，Fitok进口进出气针型阀，Fitok进口安全阀与定制款破阀双重保护

高效性设计：快开式结构，助力拆装工具，7寸超大灵敏触摸屏，简洁直观的UI人机界面，USB数据下载接口

便捷性设计：集成一体化设计，定制涂层V型阀杆轻便型针型阀，在确保安全的前提下减轻反应釜重量

精确性设计：智能PID控温方式，数显无级搅拌调速，传热更快的嵌入式加热模块

技术参数

设计容积：25mL，50mL，100mL，300mL、500mL、1000ml

设计温度：550℃，标配300℃

加热方式：嵌入式不锈钢加热模块

加热功率：1kW

搅拌速度：100－1200rpm（可选配2500rpm）（大于350℃，100-600rpm）

搅拌方式：高扭矩磁力耦合搅拌

设计压力：35MPa（选配），标配20MPa（25mL、50mL、100mL），标配10MPa（300mL、500mL、1000mL）

釜体材质：316L不锈钢、哈氏合金C-276等（可选）

通用微型反应釜控制：

①超温自动断电

②7寸触摸屏显示：温度、转速及工作时间

③USB通讯接口，支持数据导出

④电源配置:200 - 240 V /AC，50 - 60 Hz

⑤外形尺寸：约250*460*410mm

个性化选装：多种合金材质、搅拌形式、取样、冷却等可选配置

控制器尺寸：100mL：260*470*260mm(长*深*高)

搅拌桨形式	特点	常用转速（rpm）	适用粘度	搅拌示意图
桨式/推进式 (适用≥25mL釜)	轴向流，循环量大动力消耗小通常用于低粘度流体	200-1500	＜200cps
涡轮式 (适用≥100mL釜)	剪切力较大，应用范围广可用于中低粘度液体固-液悬浮	200-1500	＜1000cps
锚式 (适用>50mL釜)	产生水平环流，混合效果低器壁附近流速大，有一定的刮壁效果，保持较好的传热效果	50-500	5000-50000cps

MS☆	☆	P☆	T☆	☆	☆	☆
型号	容积	设计允许工作压力	设计允许工作温度	材质	标准配置	可选接口和配置
MSG：通用型	25：25mL	P2：5MPa	T1：100℃	SS1：不锈钢316L	R：爆破阀	S：单阀门取样
MSI：智能型	50：50mL	P3：10MPa	T2：200℃	HC1：哈氏合金C-276	SV：安全阀	B：平衡回流取样
	100：100mL	P4：15MPa	T3：300℃	TA2：钛合金TA2	PI：压力传感器	IC：冷却盘管
	300：300mL	P5：20MPa	T4：350℃	ZR1：锆702	釜内、加热炉测温	CD：釜体降温
	500：500mL	P6：25MPa	T5：400℃	其他（可定制）	进气探底	ET-其他
	1000：1000mL	P7：30MPa	T6：450℃
		P8：35MPa	T7：500℃
			T8：550℃

参数/类型	MSG	MSI
容积	25-1000mL	25-1000mL
设计使用压力	345bar	345bar
设计使用温度	550℃	550℃
釜体材质	具体见型号选型表 (其他可选)	具体见型号选型表 (其他可选)
搅拌速度	100-1200rpm（可选配2500rpm）（大于350℃，100-600rpm）	100-1200rpm（可选配2500rpm）（大于350℃，100-600rpm）
加热方式	嵌入式不锈钢加热模块	嵌入式不锈钢加热模块
加热功率	1-2kW	1-2kW
搅拌方式	高扭矩磁力耦合搅拌	高扭矩磁力耦合搅拌
压力传感器	MEAS	MEAS
压力表	WIKA	WIKA
进出气阀门	Fitok	Swagelok
物联网远程功能	选配	选配
爆破阀	标配	标配
安全阀	Fitok	Fitok
耦合力矩	25/50/100mL：40N.cm； 300/500mL：60N.cm 若需选配更大扭矩的搅拌耦合器，与科幂工程师沟通
